解锁地下探测新 “视” 界：ALT钻孔成像设备揭秘

在地质勘探领域，精准探测地下结构与特征，一直是获取关键信息的重要途径。今天，带大家深入了解 Advanced Logic Technology（ALT）公司的一系列前沿钻孔成像设备及软件，看看它们如何成为勘探人员的得力助手。

一、ALT 公司：行业的领航者

ALT 公司在钻孔测井领域堪称 “老资历”，60 多年来，为全球 120 多个国家的钻探人员、矿工、工程师和研究人员提供专业的钻孔测井系统。25 年来，更是在钻孔成像仪、数据采集系统以及 WellCAD 处理软件设计方面，树立起全球领先的地位，其产品广泛应用于采矿、探矿、地下水、岩土工程和环境项目等多个领域。

二、超声成像 “担当”：ABI 系列

（一）QL40ABI 和 ABI40-GR：井下的 “超声慧眼”

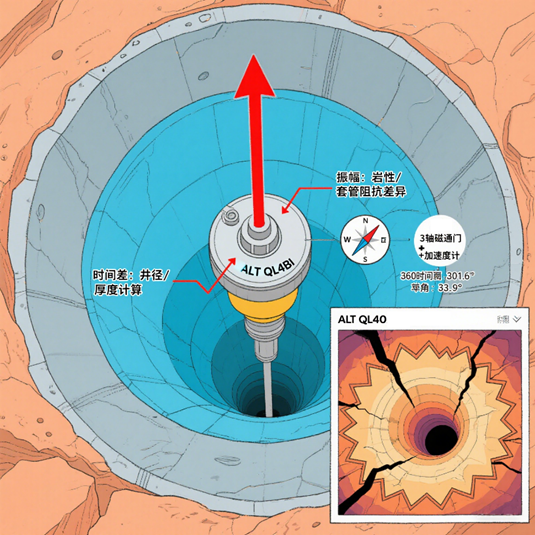

这两款仪器是 ALT 公司基于 20 多年经验打造的声学遥测仪 “新星”。它们采用全新 2G 遥测协议，测井速度更快。工作时，仪器向地层发射超声波，通过记录反射信号的振幅和传播时间，生成 360° 井壁图像。振幅能反映岩石和流体间的阻抗对比，传播时间则用于精准测量井眼直径。

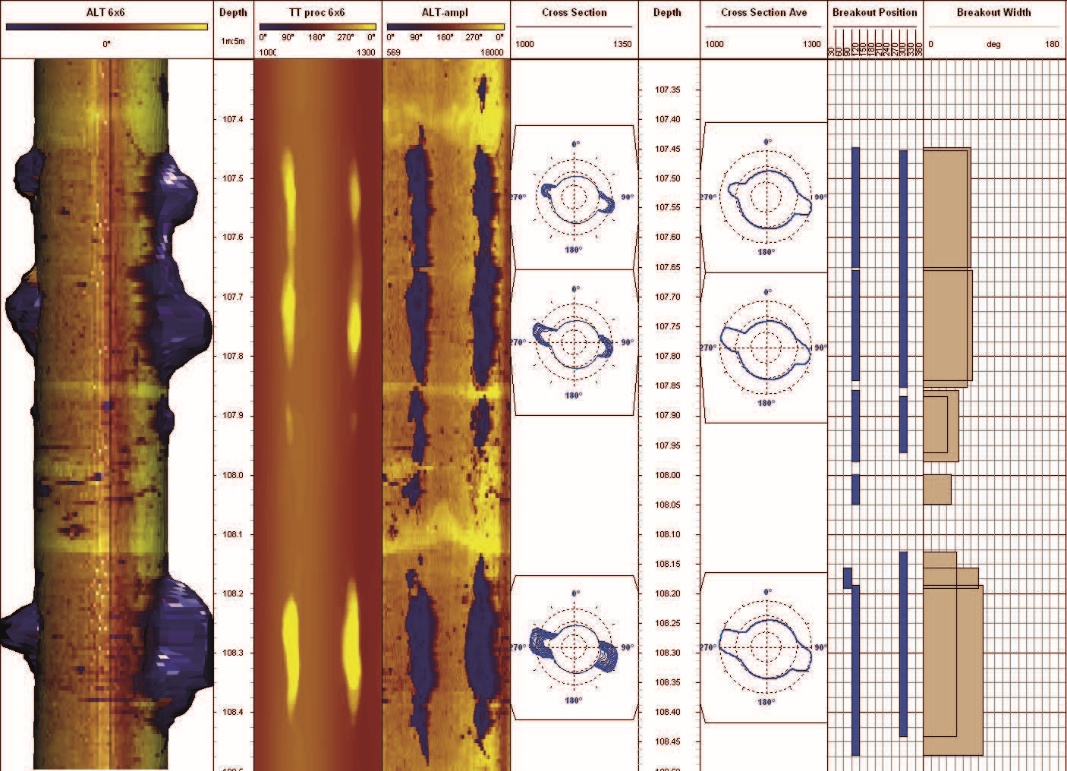

在裸眼井中，它们就像地质结构的 “侦查员”，能获取详细的定向测径和结构信息，帮助分析钻孔变形、检测断裂、描述岩性等。在套管井里，又化身为 “管道医生”，负责检查套管、评估腐蚀情况、测量钢套管厚度。ABI40-GR 还内置自然伽马传感器，多了一项测量地层天然伽马辐射的技能，为地质分析提供更多数据。

（二）QL40ABI-VLB：大直径井的 “守护卫士”

专为大直径井评估设计的 QL40ABI-VLB，功能十分强大。它不仅能完成套管厚度测量、腐蚀评估，还能进行水泥粘结测绘。其工作原理和其他 ABI 仪器类似，但算法更先进，能计算套管厚度和钢套管后的水泥分布（CADI），CADI 数值可用于评估水泥粘结质量。无论是套管井的全面 “体检”，还是裸眼井的结构分析，它都能出色完成任务。

三、光学成像 “精英”：OBI 系列

（一）QL40OBI 和 OBI40GR：井下的 “高清相机”

新一代的 QL40OBI 和 OBI40GR 光学钻孔成像仪，配备高分辨率 CMOS 数字图像传感器和鱼眼镜头，就像给井下勘探装上了 “高清相机”，在空气或清水中都能拍摄出清晰、锐利的 360° 井壁数字图像，分辨率高达 1800 像素，细微的岩性特征、矿物结构都能看得清清楚楚。

OBI40GR 集成了天然伽马传感器，能测量地层的天然伽马辐射。在裸眼井勘探中，它们能为地质分析提供丰富信息，比如岩心定向参考、断裂检测评估、岩性特征描述等。在套管井中，还能协助检查套管是否存在问题。

（二）QL40OBI-UV：荧光探测的 “秘密武器”

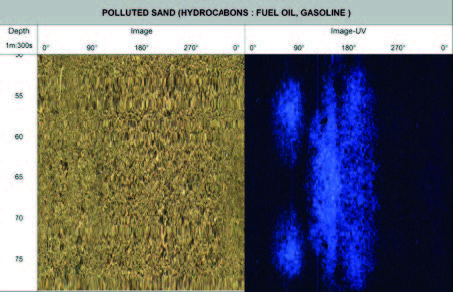

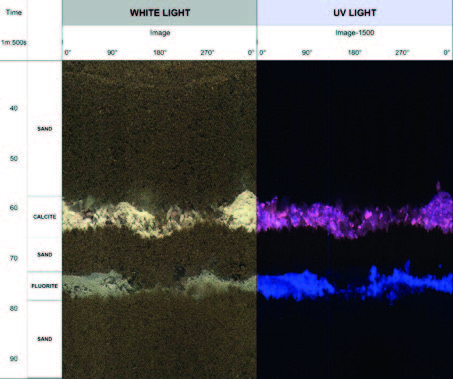

QL40OBI-UV 是 ALT 公司光学成像仪的创新之作，结合了白光和紫外线（UV）光源。当特定矿物或碳氢化合物遇到紫外线，会发出特征荧光，通过观察荧光，就能进行矿物鉴定和碳氢化合物污染调查。在裸眼井勘探时，它不仅能完成常规的结构分析任务，还能凭借荧光探测功能，发现更多隐藏的地质信息。

四、强大后盾：WellCAD 软件

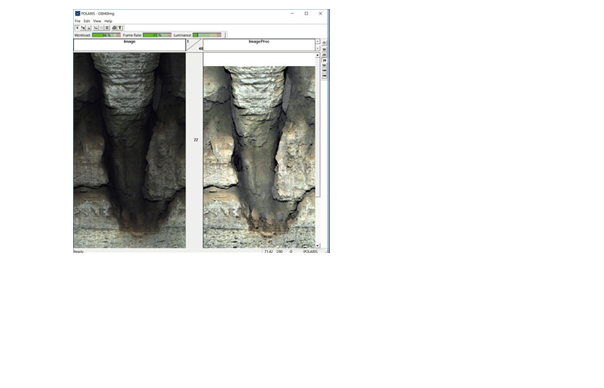

采集到数据只是第一步，深度分析离不开功能强大的 WellCAD 软件。它就像一个 “数据魔法盒”，支持多种探管数据导入，在处理数据时，提供坏轨迹插值、图像归一化等多种方法，能将原始数据转化为高质量图像。

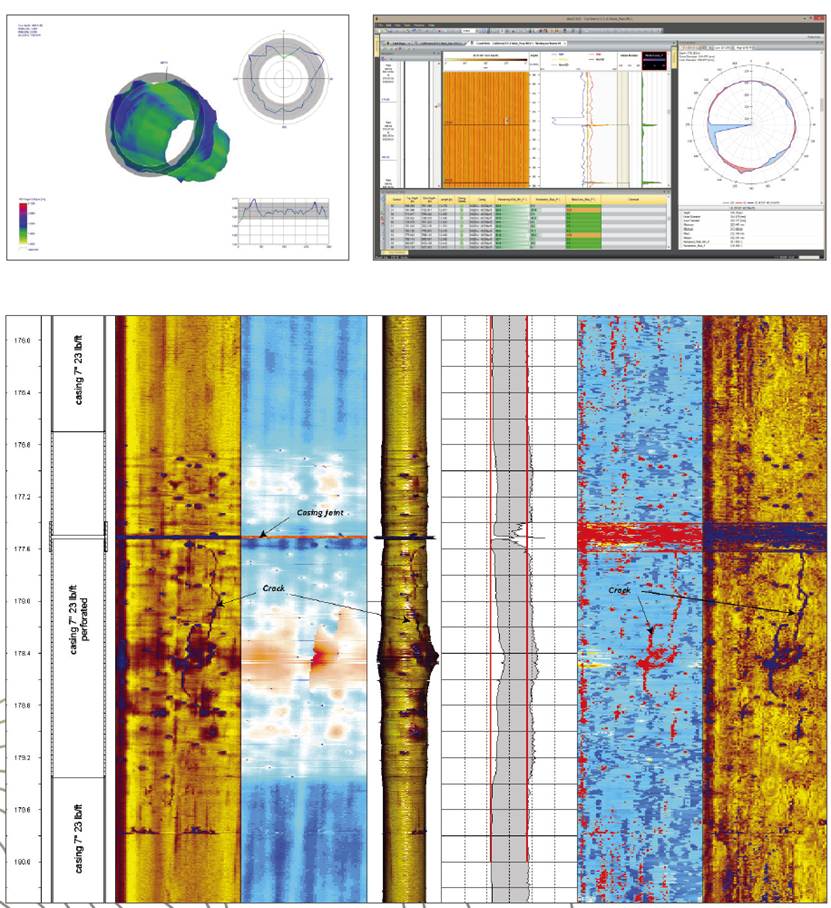

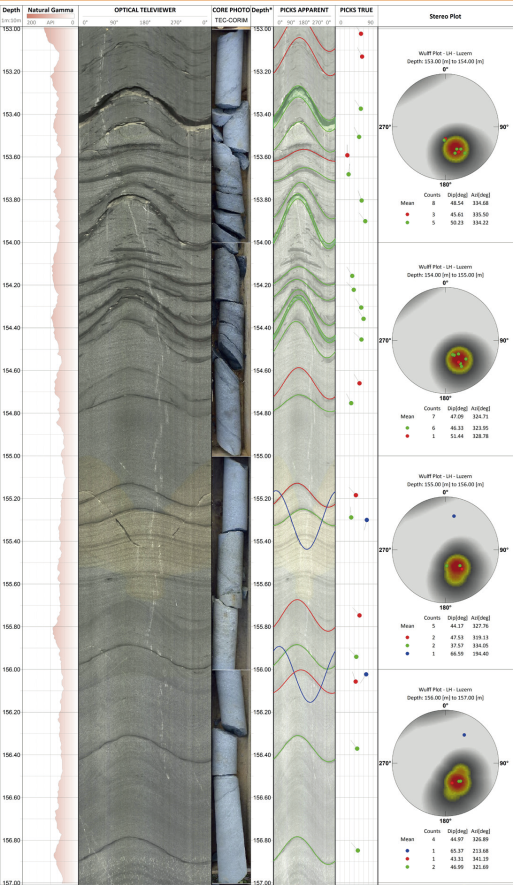

软件中的图像与结构解释工作区（ISI），提供了丰富的数据展示方式，如二维图像、曲线、三维圆柱体显示等，还支持各种特征选取和结构解释功能，帮助地质学家更好地分析地质结构。套管完整性工作区则专门针对套管孔数据，具备日志编辑、深度匹配、接头检测等功能，还能生成详细报告。

软件三维圆柱体显示界面，虚拟岩心与结构分析

ALT 公司的这些产品，从硬件到软件，构建了一套完整的钻孔成像解决方案。无论是复杂的地质勘探，还是对套管井的健康监测，都能提供精准、高效的服务。如果您在相关领域有需求，不妨深入了解一下 ALT 公司的产品，或许会为您的工作带来新的突破。
